    Kliklok BEC
    Kliklok BEC





    Endload Kartonierer


    Unser bester Seitenlader-Kartonierer. Vollgepackt mit Upgrades.

    Der Kliklok BEC Kartonierer ist die optimale Lösung für Unternehmer, die ihr Wachstum skalieren wollen und gleichzeitig Wert auf eine zukunftssichere Produktion legen. Unser neustes Modell vereint die Vorteile der bewährten Kliklok Maschinenserie mit einer Vielzahl technologischer Neuerungen.

    Der Kliklok BEC Seitenlader wurde speziell für mittelständische Unternehmen entwickelt, die kosteneffiziente und robuste Technologien suchen, um ihre Produktionsziele zuverlässig zu erreichen.

    Kurz und knapp: Der Kliklok BEC ist die optimale Lösung für Kunden aus der Lebensmittel-, über die Körperpflege-, bis hin zur Elektronikindustrie.

    Jetzt die Kliklok BEC Broschüre downloaden.
    background-image

    Der Turbo für Ihre Produktion.

    Flexibilität durch einfache Formatwechsel
    Dank integriertem Servoantrieb
    Kompakte Stellfläche
    Design ohne Schaltschrank
    Energieeffizienz
    Bis zu 20 % geringerer Stromverbrauch
    Guter Hygienestandard
    Konstruktion aus rostfreiem Stahl, keine Hohlräume
    Produktionssicherheit
    Umfassende Servicelösungen

    Schnell. Schneller. Kliklok.

    Der neue Kliklok BEC Seitenlader wurde für konstant hohe Produktionsleistungen ausgelegt. Die hochwertigen Materialien und die robuste Konstruktion gewährleisten Langlebigkeit und Zuverlässigkeit bei minimalen Ausfallzeiten und maximaler Produktivität.

    Die wichtigsten neuen Produktmerkmale des Kliklok BEC Kartonierers:

    • optimierter Servoantrieb
    • einfache Anbindung an die digitalen Services von Syntegon dank HMI 4.0
    • kompakter und stabiler Edelstahlrahmen
    • schaltschranklose Verkabelung
    2023 Kliklok BEC Endload Cartoner

    Kliklok BEC – Erfahrung trifft Fortschritt.

    “Der neue Kliklok BEC bietet die Vorteile unserer bewährten Maschinenserie kombiniert mit den neuesten Entwicklungen, um den Anforderungen moderner automatisierter Produktionsprozesse gerecht zu werden. Besonderen Wert haben wir auf Prozessstabilität, einfache Linienintegration und maximale Konnektivität mit den digitalen Servicelösungen von Syntegon gelegt."

    - Espen Mile, Vice President Strategy and Product Management

    Hier Portfolio Broschüre downloaden.

    Kliklok BEC Key Features

    Rotierende Zuführung

    Erleben Sie die schnellste Karton-Zuführung auf dem Markt – eine patentierte Kliklok Innovation.

    Die lineare Bewegung beim Greifen der Zuschnitte reduziert Verschleiß an den Saugnäpfen. Kurze, starre Stangen verhindern, dass die Kartonzuschnitte zu sehr gebogen werden und sorgen so für ein kontinuierliches, zuverlässiges Kartonaufrichten.

    Image Tab 1-1

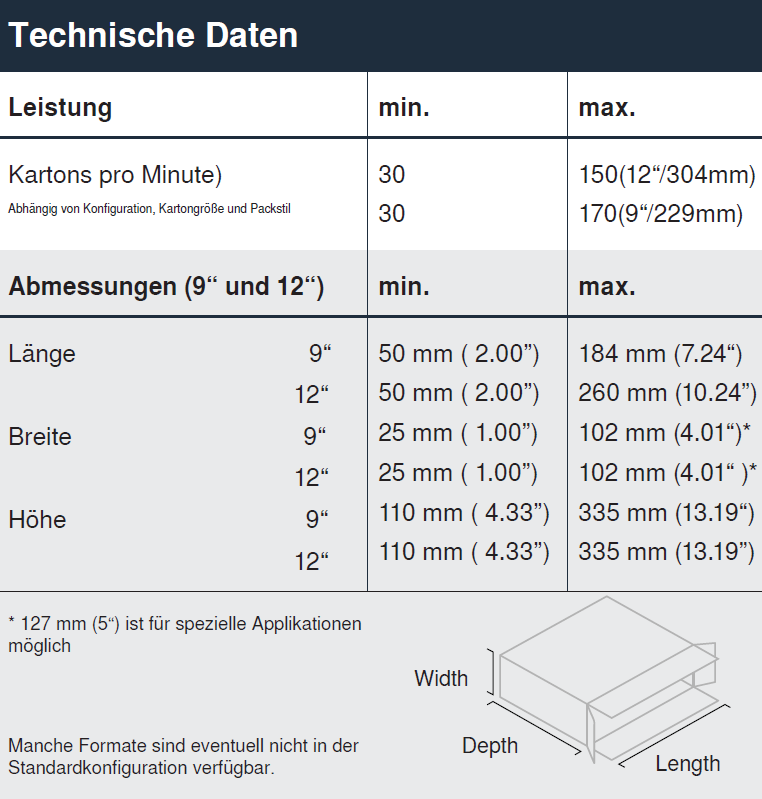

    Technische Daten

    BEC Tech Data_DE

    Kliklok BEC Datenblatt

    Download now

    Frequently asked questions

    Das Syntegon HMI 4.0 unterstützt jeden Formatwechsel. Das HMI 4.0 ist eine intuitive, benutzerfreundliche Schnittstelle. Es enthält alle Rezepte und Videos, um die Bediener*innen durch den Umstellungsprozess zu führen. Der Kliklok BEC Seitenlader ist sehr übersichtlich und bietet einen einfachen Zugang zur gesamten Maschine. Ein dreidimensionaler Formatwechsel erfordert nur wenige Werkzeuge und kann von einer Person in weniger als 10 Minuten durchgeführt werden.

    Die Standardausführung des Kliklok BEC ist nach IP54 eingestuft. Die Kartonierer kann mit einem Tuch und warmem Wasser gereinigt werden. Optional kann der BEC Seitenlader für den Betrieb in Umgebungen, die eine höhere Schutzklasse erfordern, auf die Schutzklasse IP65 angepasst werden.

    Um es Ihnen einfacher zu machen, haben wir unser Dienstleistungsangebot in Service Agreements gepackt. Sieben Levels – vollgepackt mit Inhalten wie Risikominderung, Sorgenfreiheit und Wertschöpfung. Ein effektives Anlagen- und Wartungsmanagement verlängert die Lebensdauer und verbessert die Leistung und Zuverlässigkeit Ihrer Anlagen. Das bedeutet weniger Ausfälle, weniger Folgereparaturen und weniger ungeplante Stillstandszeiten. Wir unterstützen Sie mit genormten Paketen - von der Inspektion bis zur garantierten Produktionsleistung Ihrer Maschinen. Alle Levels sind zu einem Festpreis erhältlich und können um zusätzliche Optionen erweitert werden. Unsere Syntegon Service Expert*innen beraten Sie gerne und empfehlen Ihnen das optimale Service Agreement für die Anforderungen Ihrer Produktion.

    Der Kliklok BEC kann alle Arten von Karton problemlos verarbeiten. Vollpappe wird in der Regel für Sekundärverpackungen verwendet und ist in zwei Arten erhältlich - Frischfaserkarton und Recyclingkarton. Frischfaserkarton wird zu 100 Prozent aus neuen Fasern hergestellt, während Recyclingkarton aus bis zu 100 Prozent aus recycelten Fasern besteht.

    Recyclingkarton ist wirtschaftlicher, weist aber im Vergleich zu Material aus Frischfasern eine geringere Festigkeit auf. Der BEC Kartonierer ist mit unserer patentierten Rotationszuführung ausgerüstet, die speziell für die Verarbeitung von Recyclingkarton bei hoher Geschwindigkeit entwickelt wurde.

    Das Magazin ist standardmäßig 1500 mm lang und fasst rund 1350 Kartonzuschnitte (abhängig von der Kartonqualität und -stärke). Dies entspricht einer Betriebszeit von etwa 10 Minuten. Optional sind entweder längere Magazine für mehr Zuschnitte erhältlich, oder das kontinuierliche Beladen des Magazins kann durch einen Cobot automatisiert werden. Der Cobot ist so programmiert, dass er die Zuschnitte von der Palette nimmt, sie in das Magazin einlegt und anschließend sanft für den kontinuierlichen Vorschub andrückt so dass das Material in der optimalen Position bleibt.

    Der neue Kliklok BEC Seitenlader weist geringere Verbrauchswerte auf im Vergleich zur älteren Maschinenserie auf. Im regulären Betrieb verbraucht der neue Kliklok BEC 7 kWh Strom und 520 Liter Druckluft pro Minute.

    In der Regel reicht ein*e Bediener*in aus. Die grundlegenden Arbeiten bestehen darin, das Kartonmagazin und den Leimtank mit Granulat zu befüllen. Für beide Aufgaben können zum Beispiel auch Cobot-Lösungen angeboten werden, um das Personal zu entlasten.

    Wie viel Personal für eine Handbeschickung (PIC) erforderlich ist, hängt letztendlich von der Geschwindigkeit der Maschine und dem Produkt ab. Je nach Automatisierungsgrad Ihrer Verpackungslinie kann der Personalbedarf unterschiedlich hoch sein. Syntegon bietet verschiedene Zuführoptionen an, dank denen sie manuelle Prozesse effektiv automatisieren können.

    Der BEC Seitenlader entspricht der CE und UKCA-Normen. Je nach Bestimmungsort kann die Maschine auch entsprechend der Normen UL und AS3000 geliefert werden.

    Standardmäßig entspricht das BEC der Schutzklasse IP54 und kann mit einem milden Reinigungsmittel und warmem Wasser abgewischt werden. Optional kann der Kliklok BEC auch für Umgebungen ausgerüstet werden, z. B. Bereiche mit einem hohen Reinigungsaufwand, in denen die IP65 Schutzklasse erforderlich ist.

    Der Kartonierer wird auf einer Holzpalette mit den folgenden Abmessungen und dem folgenden Gewicht versandt: Länge 6,5 m / Breite 2,3 m / Höhe 1,9 m / Gewicht inkl. Palette 3.270 kg

    Bitte kontaktieren Sie uns, falls Sie besondere Anforderungen an die Lieferung haben.

    Eine Klimaanlage ist nicht erforderlich. Der BEC Kartonierer ist mit dem Beckhoff AMP Steuerungssystem standardmäßig ausgerüstet. Dieses System wurde in die Maschine integriert. Somit wird der BEC Seitenlader ohne separaten Schaltschrank geliefert.

    Der Kliklok BEC Seitenlader kann in vielen verschiedenen Industrien eingesetzt werden. Das können zum Beispiel Frischwaren und Tiefkühlkost, Backwaren, Süßwaren, Kekse und Cracker, Bag-in-Box Anwendungen, Riegel bis hin zu diversen Non-Food-Produkten sein. Je nach Prozess bieten wir verschiedene Module zum Sortieren oder Stapeln der Produkte an.

    Der Kliklok BEC Kartonierer hat standardmäßig eine Teilung von 12"(304 mm) verfügbar. Jedes Fach ist 12"(304 mm) lang, mit einer nutzbaren Länge von 10,25" (260 mm). Eine Umstellung dauert ca. 10 Minuten. Die Spezifikationen werden auf der HMI mit leicht ablesbaren Einstellpunkten angezeigt, die dem/der Bediener*in genaue und reproduzierbare Umstellungen erleichtern. Die Höhe wird manuell eingestellt, während die Breite über das HMI angepasst wird. Eine Rückmeldung an das HMI ist erforderlich. Die Maschine startet erst, wenn die Einstellungen alle korrekt sind.

    Ja, es gibt diese Option für den Kliklok BEC Kartonierer. Der Confiner stellt sicher, dass das Produkt während des Einlegeprozesses vollständig kontrolliert und auf allen Seiten umschlossen wird (abhängig von der Anwendung).

    Der BEC Kartonierer kann eine Vielzahl von Formaten und Packstilen verarbeiten, einschließlich Giebeldachformaten. Die Kartongrößen reichen von:

    • mindestens 50 mm Länge / 25 mm Breite / 110 mm Tiefe bis
    • maximal 260 mm Länge / 127 mm Breite / 335 mm Tiefe.

    Der neue Kliklok BEC beinhaltet:

    • neue Servo-Antriebe für eine höhere Prozessstabilität
    • Syntegon HMI 4.0
    • platzsparende Beckhoff-Steuerung
    • kompakter und neu gestalteter Edelstahlrahmen
    • überarbeitete Rotationszuführung, kompakt, mit hoher Toleranz
    • reduzierter Stromverbrauch auf 7 kWh
